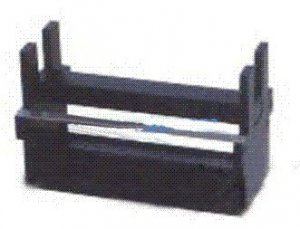

混凝土抗劈裂夾具詳細內容
一、混凝土{a}867{/a}概述
PLJ-305混凝土抗{a}868{/a}是根據國標GB/T50081-2002《普通混凝土力學性能試驗方法標準》制作而成,它既能滿足邊長為150mm的立方體標準試件(或邊長為100mm非標準立方體試件)抗劈裂強度試驗,也能滿足特殊情況下Ф150mm×300mm的圓柱體標準試件(或邊長為Ф100mm×200mm非標準試件)的劈裂抗拉強度試驗.
二、技術參數
1、支架最大墊塊:75mm×20mm
2、支架左右檔寬度:151mm,101mm
3、長度:305mm
4、外形尺寸(長x寬x高):250x210x220mm
5、凈重：14.5Kg
6、適用機型：通用型，可在各廠生產的機、壓力機上使用
7、試件尺寸：滿足邊長為100mm 、150mm立方體試件
三、混凝土抗劈裂夾具設計依據
GB/T50081-2002《普通混凝土力學性能試驗方法標準》
四、抗劈裂夾具試驗步驟
1、試件采用邊長為150mm的立方體標準試件，每組3個試件。
2、試驗機與試件之間采用鋼制弧形墊條。在鋼制墊條與試件之間應墊以木質三合板墊板，木質三合板墊板的要求：寬15-20mm，厚3-4mm。兩種墊條(板)的長度均應不小于試件的邊長，木質墊板不得重復使用。
3、抗劈裂夾具試驗步驟
(1)檢查試件外觀，并測量尺寸。
(2)在成型時的頂面和底面劃出劈裂面的位置。
(3)按圖所示安放試件、弧形鋼制墊條及木質墊板。試件的軸心應對準試驗機下壓板的中心，墊條應垂直于試件成型時的頂面。
(4)加載：當試件的抗壓強度低于30Mpa時，加載速度取0.02-0.05MPa/s,當試件的抗壓強度等于或高于30MPa時，應取0.05-0.08MPa/s。當試件臨近破壞、變形迅速增長時，應停止調整試驗機油門，直至試件破壞。記錄最大荷載，精確至0.01MPa。
4、抗劈裂夾具混凝土立方體試件的劈裂抗拉強度按下式計算：
     式中 ——混凝土劈裂抗拉強度(MPa);
　　     ——最大荷載(N);
　     　——試件劈裂面面積(mm2)。
5、抗劈裂夾具 以3個試件測值的算術平均值作為該組試件的劈裂抗拉強度值。
